管道直徑De、DN、d、ф各自的含義

De、DN、d、ф的各自表示范圍

De-- PPR、PE管、聚丙烯管 外徑

DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

d -- 混凝土管公稱直徑

ф-- 無縫鋼管公稱直徑，其規格為,如ф100:108 X 4

管徑 DE與DN區別

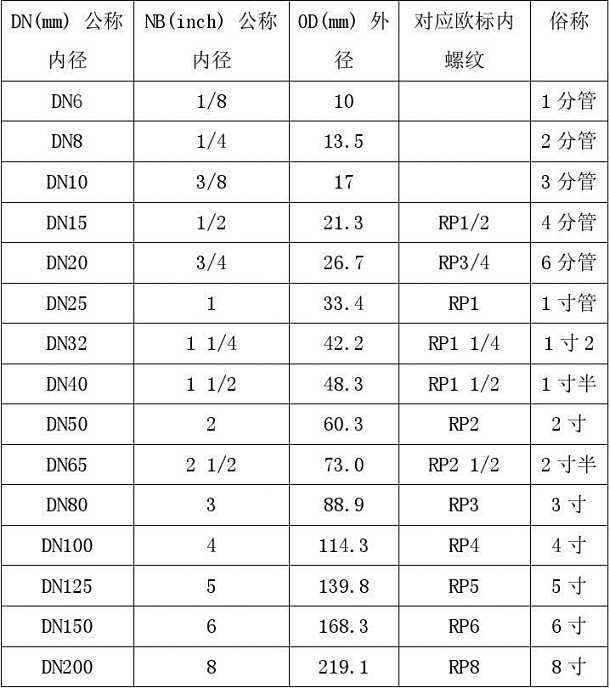

1、DN是指管道的公稱直徑——這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管）　它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；

但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。

別外據在現場的實踐經驗：

a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。

b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

c、如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

DN 、De、Dg的區別

DN Nominal diameter

De external diameter

Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了

a、各種管子的不同標注方法：

1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；

3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以?xún)?nèi)徑d表示（如d230、d380等）；

4、 塑料管材，管徑宜按產品標準的方法表示；

5、 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

b、DN 、De、Dg的關系：

De量的是管道外壁的直徑

DN是De減一半管壁的厚度得的數

Dg一般沒人用

1管徑應以mm為單位。

2管徑的表達方式應符合下列規定：

1 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以?xún)?nèi)徑d表示；

4 塑料管材，管徑宜按產品標準的方法表示；

5 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表.

建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）。

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）

塑料管在工程圖上的標示

公制標示 ( metric dimension size )

以DN表示

一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。

例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) DN50

ISO公制標示 ( ISO metric dimension size )

以Da表示 PVC管，ABS管之管外徑

以De表示 PP管，PE管之管外徑

例如：外徑63mm的塑料管之公制標示 ( mm dimension size )

Da63 對PVC管，ABS管而言
